Sistemi di fissaggio
Applicazione di sistemi di fissaggio adatti a sostenere arredi, elettrodomestici,
macchine, attrezzature, etc. sulle pareti con i pannelli Alfa, Brik e Laterite.
Importante: usare il trapano con le punte al vidia togliendo la vibrazione o la
percussione, usare solo la rotazione.

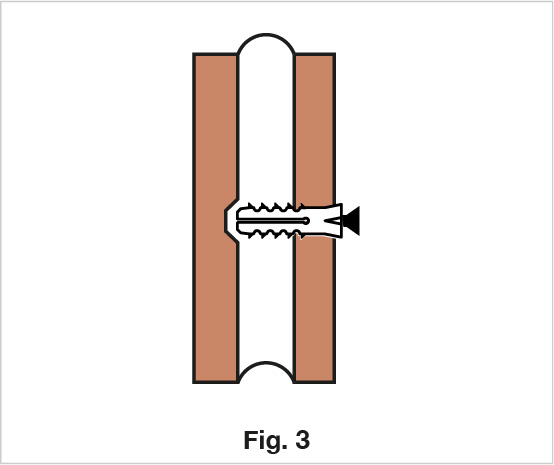

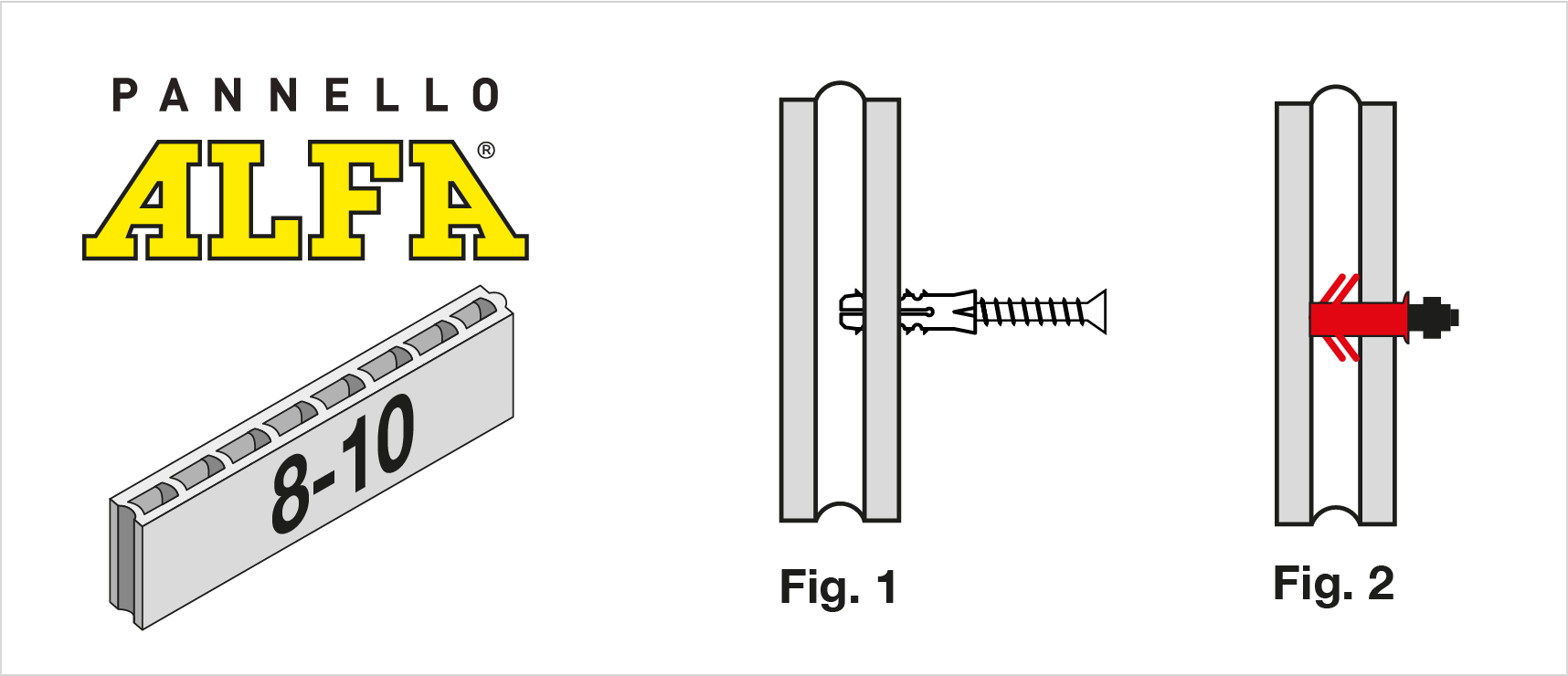

Applicazione dei
tasselli ad espansione
(Fig. 1-3-5)
Forare la prima parete del pannello, introdurre il tassello, inserire la vite
nel tassello e avvitare fino alla espansione massima del tassello.

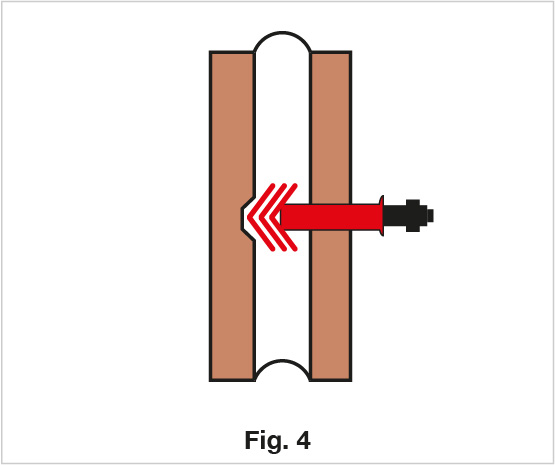

Tassello applicato con resina bicomponente
(Fig. 2-4-6)

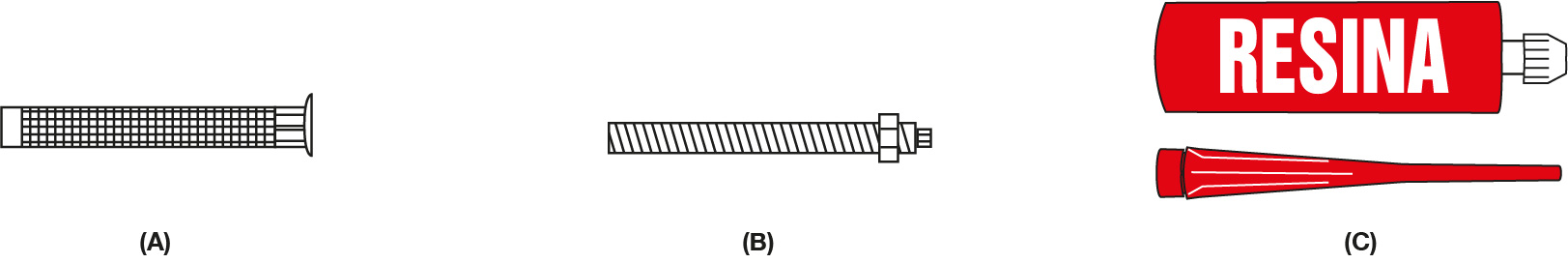

I tasselli di questo tipo sono costituiti da:
- tubo forato in plastica o in garza rigida (A) di acciaio
- barra filettata (B) della lunghezza desiderata
- resina bicomponente con pistola applicativa (C)
Forare la prima parete del pannello, tagliare eventualmente il tubo forato
per una lunghezza tale che possa aderire alla parete opposta al foro ed alla
parete a vista. Fare una prova di verifica dopo aver tolto le polveri generate
dalla foratura aspirando o soffiando le superfici. Introdurre il beccuccio
della resina ed applicare un po’ di resina sulla parete interna opposta al foro,
introdurre il tubo forato, applicare la resina fino a riempire il tubo forato,
introdurre la barra filettata con un movimento di rotazione così da migliorare
l’aderenza della resina a tutte le parti. Attendere l’indurimento della resina
asportando il materiale in eccedenza durante la fase di indurimento.
(Fig. 4 e 6).

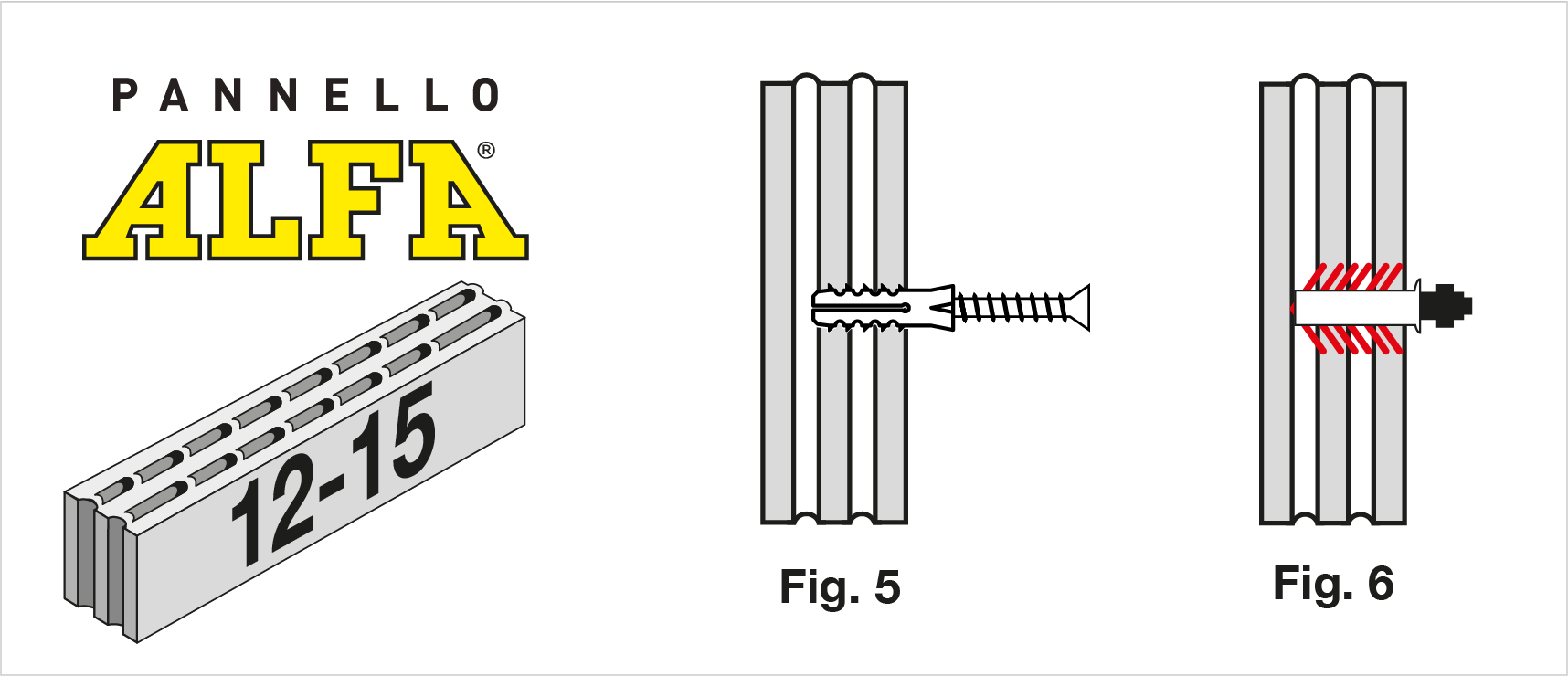

Per i pannelli Alfa di spessore cm 12 e 15 che sono costituiti da due ordini
di fori e pertanto con tre pareti, per ottenere la massima resistenza, occorre
forare due pareti e poi introdurre i tasselli, siano essi ad espansione o con
la resina, della lunghezza adatta a fare aderenza sulle due pareti.
(Fig. 5 e 6)
Per le pareti di spessore cm 7,5 utilizzare i tasselli di lunghezza cm 6.
Per le pareti di spessore cm 10 utilizzare i tasseli da cm 8.
Con l’utilizzo dei tasselli con resina non è previsto l’uso del tubo forato
in plastica (B) in quanto la resina (C) va applicata direttamente nel foro
ripulito dalle polveri generate dalla foratura.

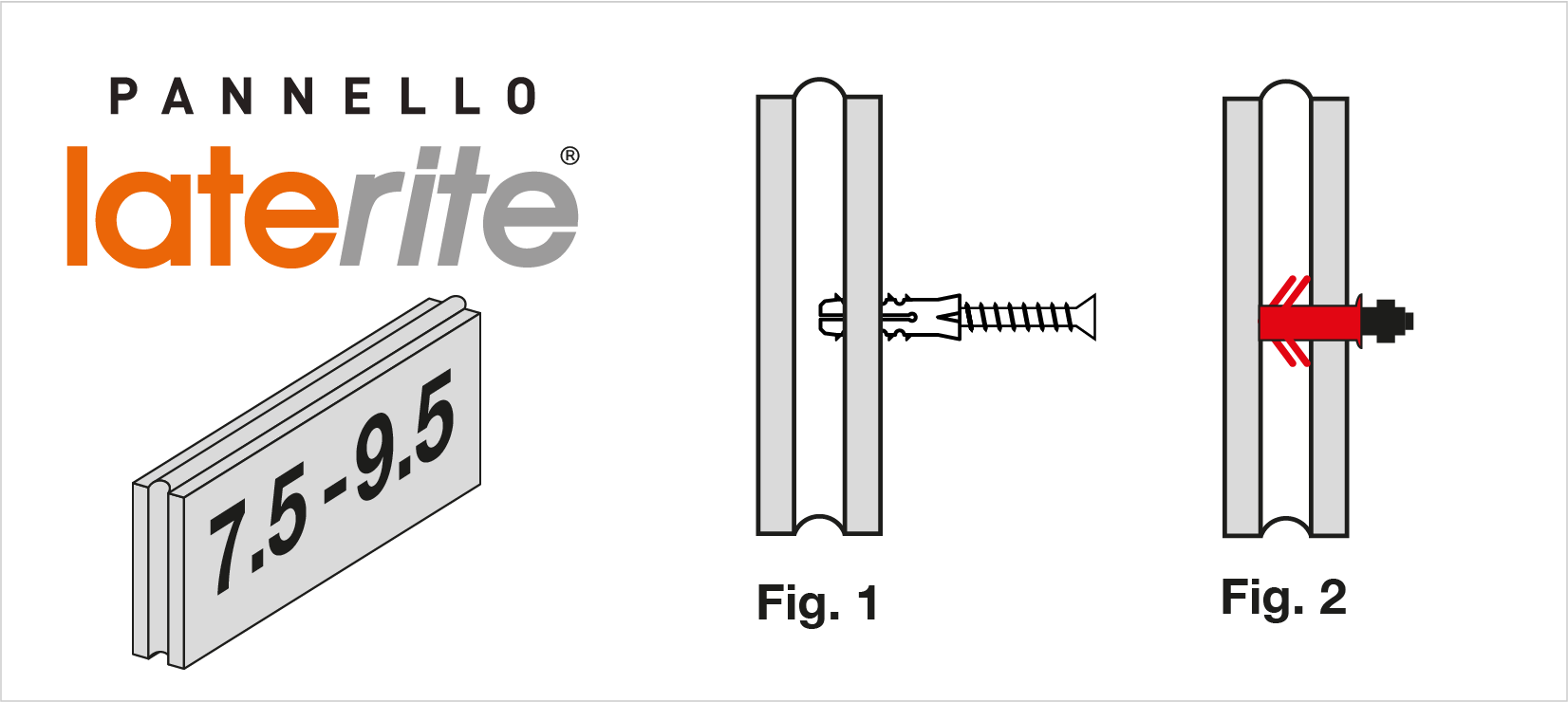

Per i pannelli Laterite® di spessore cm 8 e 10 forare la prima parete del
pannello, introdurre il tassello, inserire la vite nel tassello e avvitare
(Figura 1).
Per le pareti di spessore cm 7,5 utilizzare i tasselli di lunghezza cm 6.
Per le pareti di spessore cm 10 utilizzare i tasseli da cm 8.
Con l’utilizzo dei tasselli con resina non è previsto l’uso del tubo forato
in plastica (B) in quanto la resina (C) va applicata direttamente nel foro
ripulito dalle polveri generate dalla foratura.

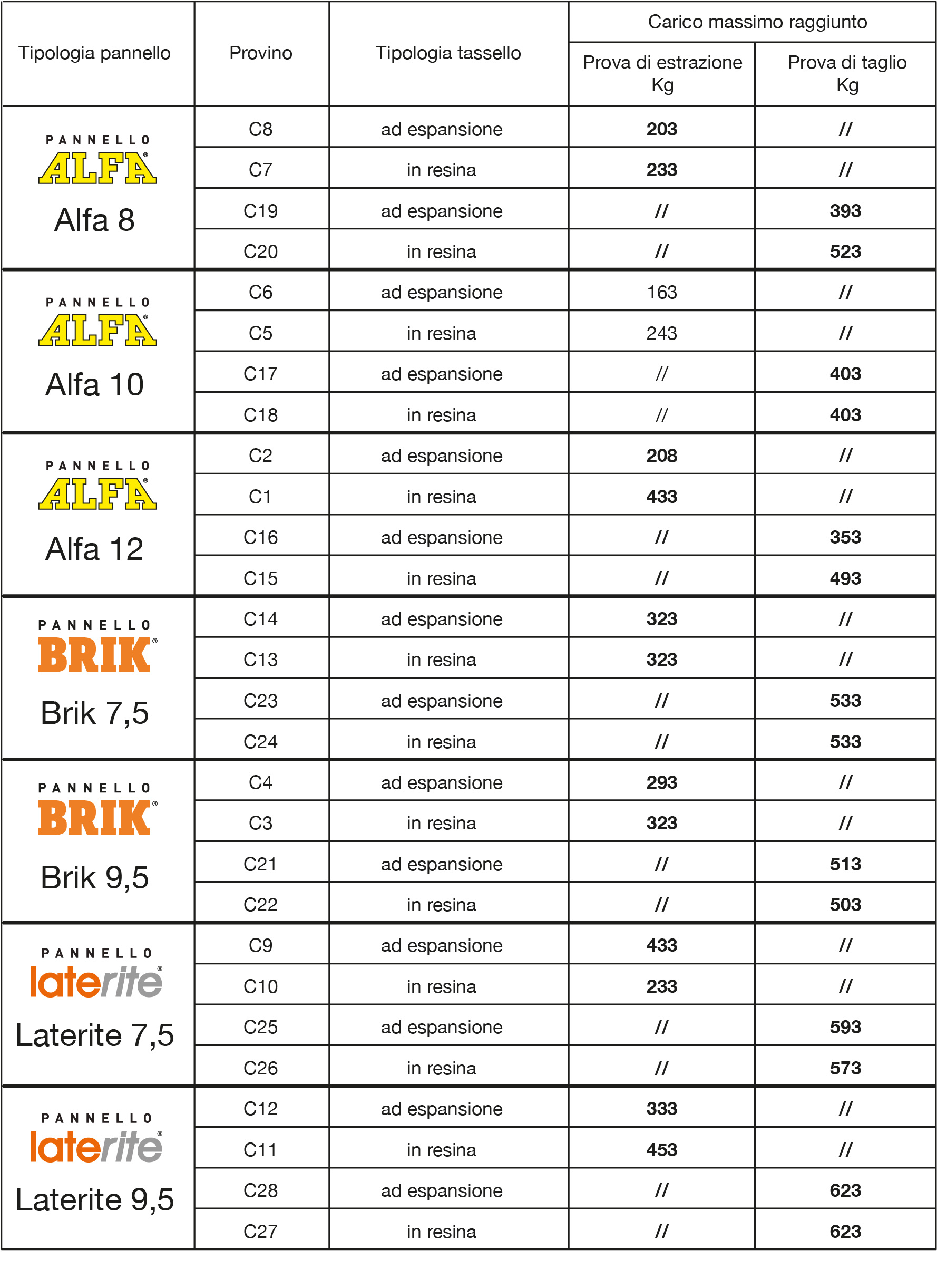

Risultati
Prova di estrazione e taglio su tasselli ad espansione e tasselli in resina
ancorati su pannelli.
Rapporto di prova ISTITUTO GIORDANO n. 369601 del 20/2/2020
